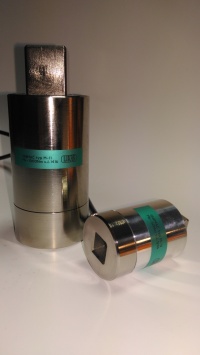

SNÍMAČ KROUTÍCÍHO MOMENTU typ M 11

Snímače kroutícího momentu typu M 11 jsou určeny pro statická, nebo dynamická měření kroutícího momentu nerotujících objektů, v rozsahu jmenovitého zatížení od 30 do 2000 Nm.
Použití: pro zjišťování utahovacích momentů, kdy je snímač uložen mezi utahovací nářadí a utahovací součást. Velikost dosaženého momentu je indikována na displeji přístroje.
Jeden konec snímače je opatřen vnitřním a druhý vnějším čtyřhranem.
Povrch snímače je chemicky niklován, se snímačem je pevně spojen 1,5 m dlouhý kabel (může být konektor).





 Jmenovité zatížení Nm průměr A B C  D čtyřhran E
 0-30  38  66  15 17  1/2"
 0-50  38  66  15  17  1/2"
 0-100  38  66  15  17  1/2"
 0-200  48  104  24  24  3/4"
 0-500  48  104  24  24   3/4"
 0-1000  54  130  29  28  1"
 0-2000  54  130  29  28  1"


Technické parametry:

 Jmenovité zatížení 30, 50, 100, 200,
500, 1000, 2000		 Nm Vliv teploty
 Jmen. měřící signál 2 *) mV/v  - na nulovou hodnotu 0,1 %/10K
 Napájení 5 - 10  Vdc  - na měřící signál  0,1  %/10K
 Sloučená chyba  0,05, 0,1  %  Reprodukovatelnost 0,03  %
 Teplotní rozsah      Přetížení
 - kompenzovaný  -10 - +40  st. C  - dovolené  120  %
 - bezpečný  -20 - +60  st. C  - bezpečné  150  %
 - bezpečný  -20 - +60  st. C  výstupní odpor  350  Ohm


    *) Přesná hodnota je uvedena u každého siloměru

Snímače kroutícího momentu typu M 11 jsou určeny pro statická, nebo dynamická měření kroutícího momentu nerotujících objektů, v rozsahu jmenovitého zatížení od 50 do 2000 Nm.
Snímače jsou dodávány samostatně nebo jako součást měřící soupravy s ukazovacím přístrojem, uložené v transportním kufříku.
