TENZOMETRICKÝ SILOMĚR typ S-39
Siloměry typu S - 39 jsou určeny pro universální měření sil, především však pro velmi přesné měření tahových sil v krytém prostředí. Jejich rozměry mohou být částečně přizpůsobeny přání zákazníka. Siloměry jsou dodávány buď s nalepenou svorkovnicí, nebo s pevně kabelem. Mohou být kalibrovány v jednotkách síly (N-Newton) nebo hmotnosti (kg). Poznámka: K siloměru je možné dodat různé nástavce splňujících požadavky daných aplikací (namáhání v tahu, tlačné čočky, atd.).

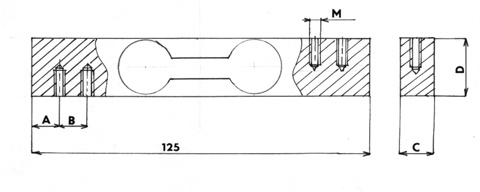

Rozměry siloměru typ S-39
| F (N) | A | B | C | ~ D |
M |
| 5 | 10 | 10 | 8 | 21 | 4 |
| 10,20,30 | 10 | 10 | 10 | 21 | 4 |
| 100,200,300,400,500 | 8 | 15 | 18 | 17-20 | 6 |
|
Rozměry jsou uvedeny v mm |
Technické parametry:
| Jmenovité zatížení | 5,10,20,30,50,70,100 ... 500 | N | Vliv teploty | ||
| Jmen. měřící signál | 1,5 ... 2,5 | mV/v | - na nulovou hodnotu | 0,05 | %/10K |
| Napájení | 5 | Vdc | - na měřící signál | 0,05 | %/10K |
| Sloučená chyba | 0,05 | % | Reprodukovatelnost | 0,02 | % |
| Teplotní rozsah | Přetížení | ||||
| - kompenzovaný | -10 - +40 | st. C | - dovolené | 120 | % |
| - bezpečný | -20 - +60 | st. C | - bezpečné | 150 | % |
Ukázka působení sil:
